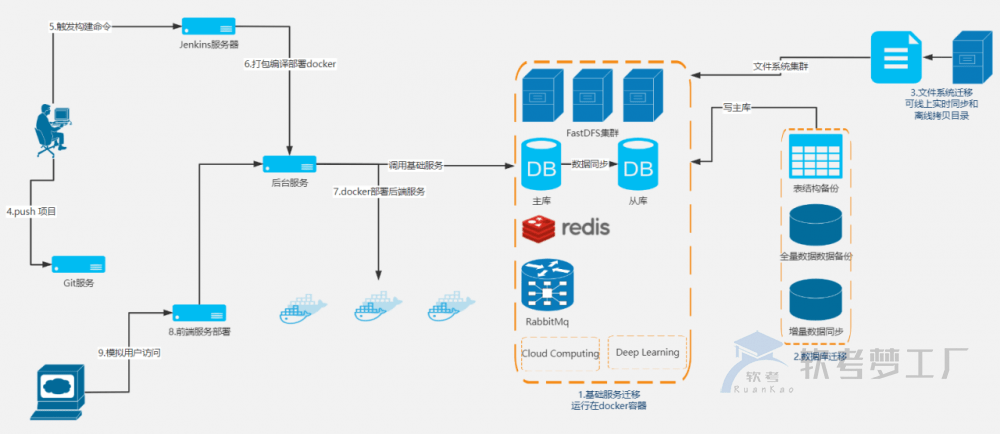

软考高项UML的14种图详解

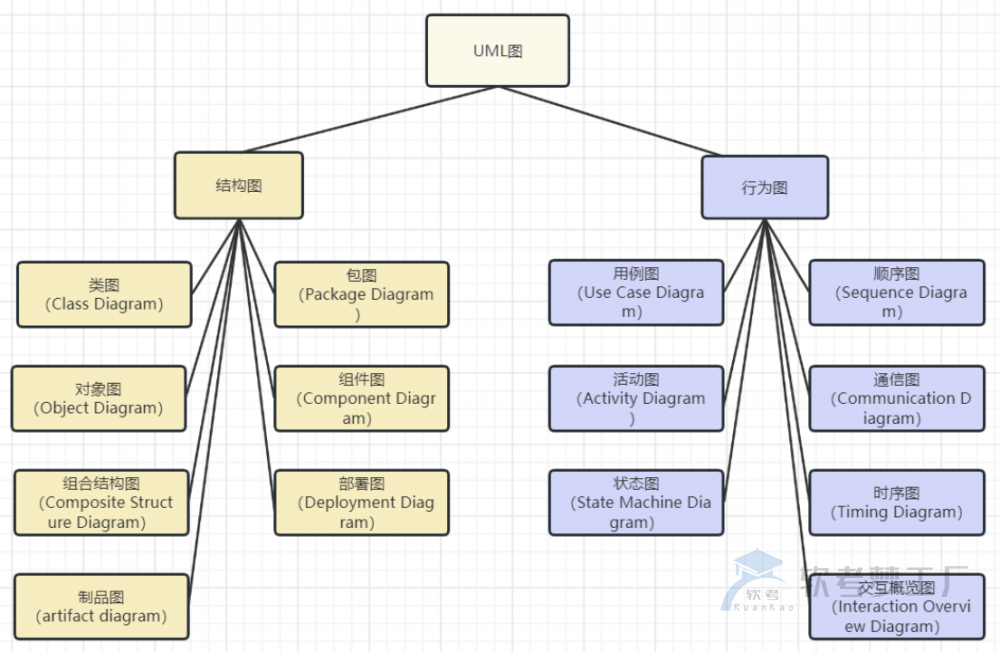

统一建模语言（UnifedModelingLanguage，UML）是一种定义良好、易于表达、功能强大且普遍适用的建模语言，它融入了软件工程领域的新思想、新方法和新技术，它的作用域不限于支持OOA和OOD（Object-OrientedDesign，面向对象设计），还支持从需求分析开始的软件开发的全过程。

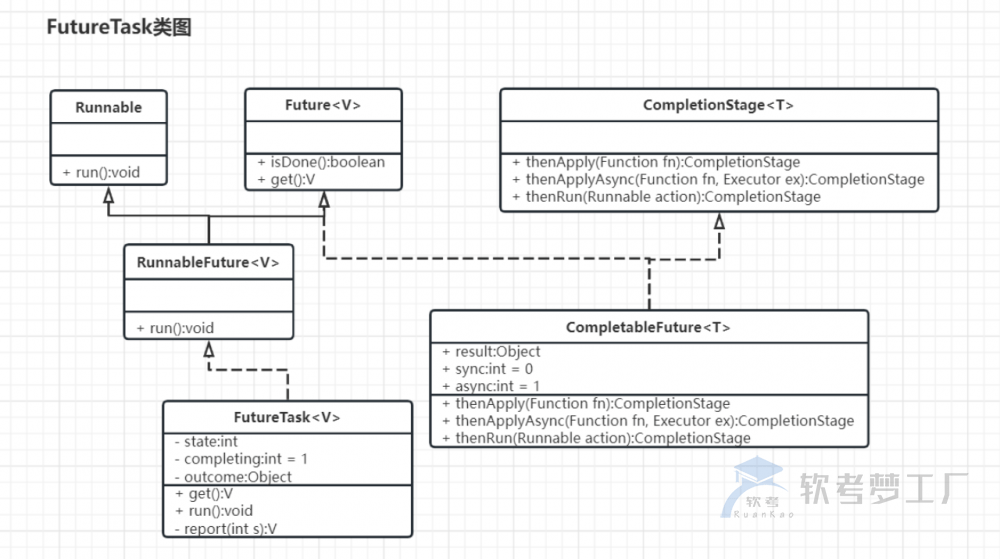

一、类图（classdiagram）

类图描述一组类、接口、协作和它们之间的关系。在OO（面向对象）系统的建模中，最常见的图就是类图。类图给出了系统的静态设计视图，活动类的类图给出了系统的静态进程视图。

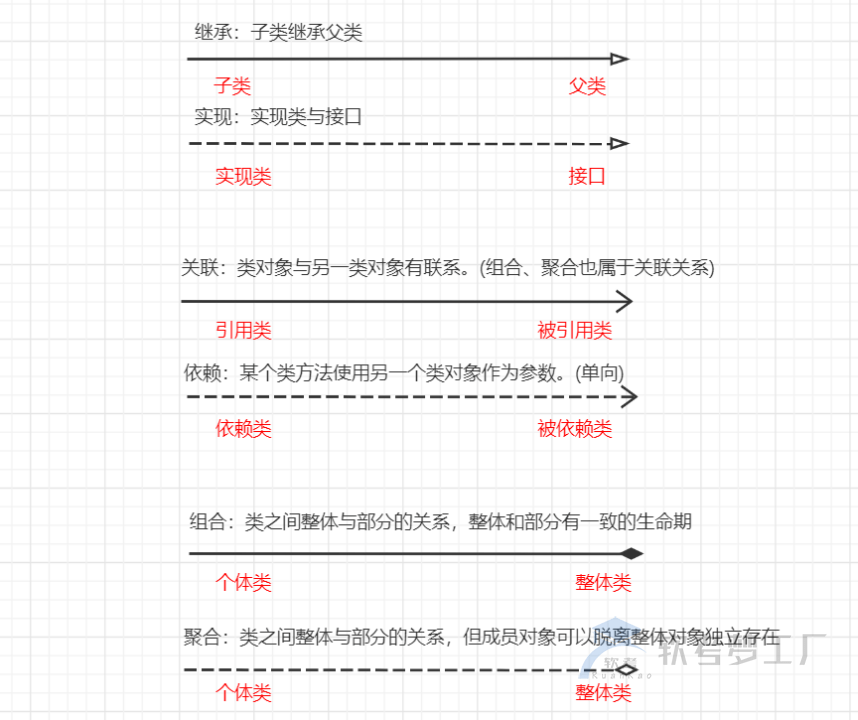

类图中常见关系：

二、对象图（objectdiagram）

对象图描述对象在某个时刻的状态和关系。对象图描述了在类图中所建立的事物实例的静态快照。和类图一样，这些图给出系统的静态设计视图或静态进程视图，但它们是从真实案例或原型案例的角度建立的。

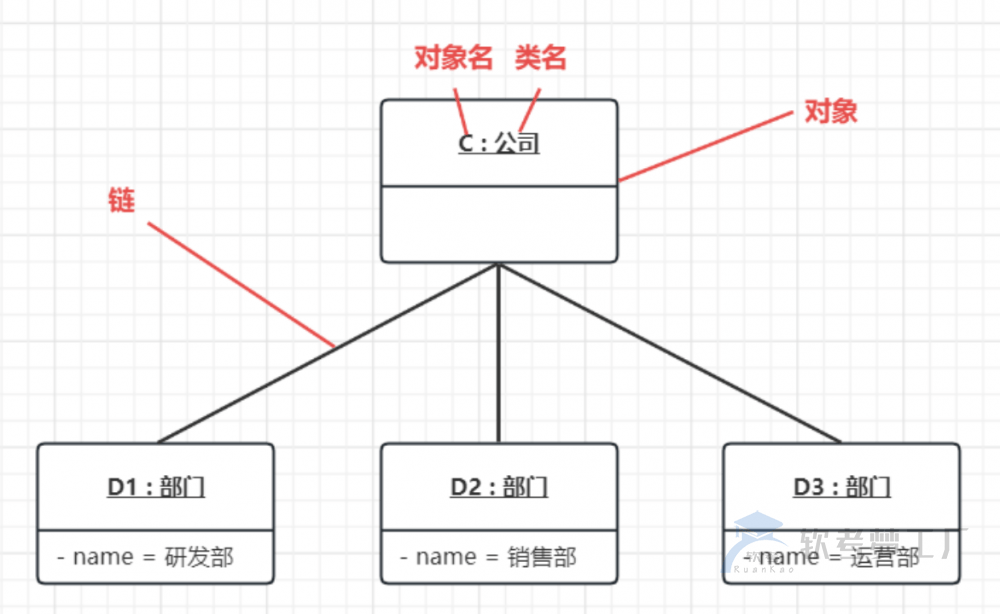

对象图中一般包括“对象”和“链”两类基本的模型元素：

1、类的具体表示称为对象，对象是类的实例。

2、链（link）是两个或多个对象之间的独立连接，是关联的实例。

三、组件图（componentdiagram）

组件图描述一个封装的类和它的接口、端口，以及由内嵌的组件和连接件构成的内部结构。组件图用于表示系统的静态设计实现视图。对于由小的部件构建大的系统来说，组件图是最重要的，组件图是类图的变体。

四、组合结构图（compositestructurediagram）

组合结构图描述结构化类（例如：构件或类）的内部结构，包括结构化类与系统其余部分的交互点。组合结构图用于画出结构化类的内部内容。

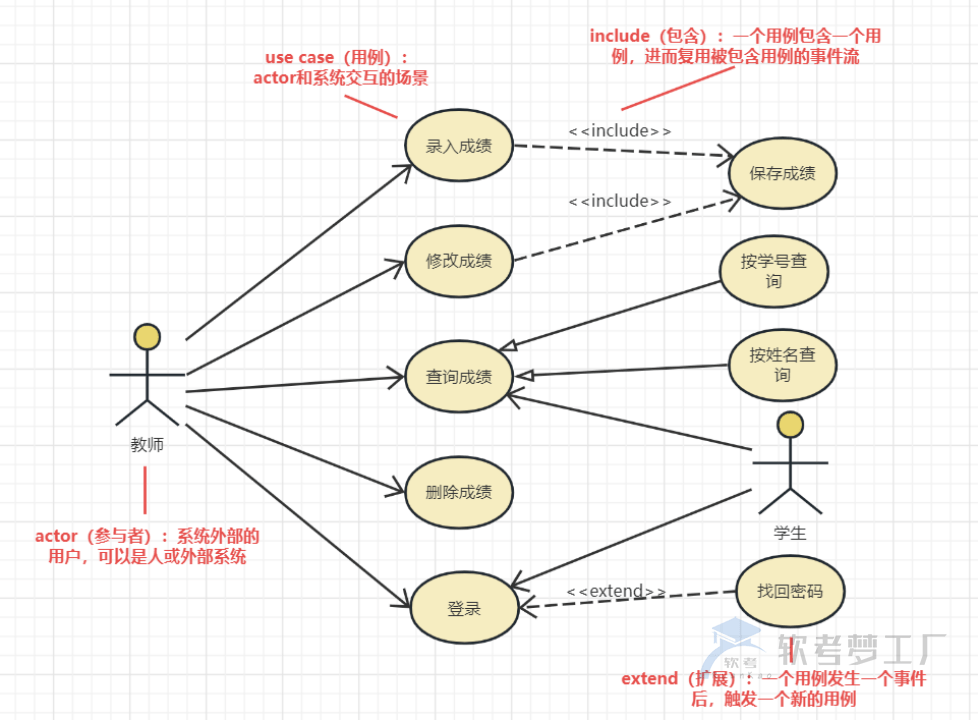

五、用例图（usecasediagram）

用例图描述一组用例、参与者及它们之间的关系。用例图给出系统的静态用例视图。这些图在对系统的行为进行组织和建模时是非常重要的。

用途：通过用户使用系统的场景描述功能需求

角色与用例之间的实线称为“关联”，用来表示角色和用例之间的交互和通信途径。关联有时候也用带箭头的实线来表示。

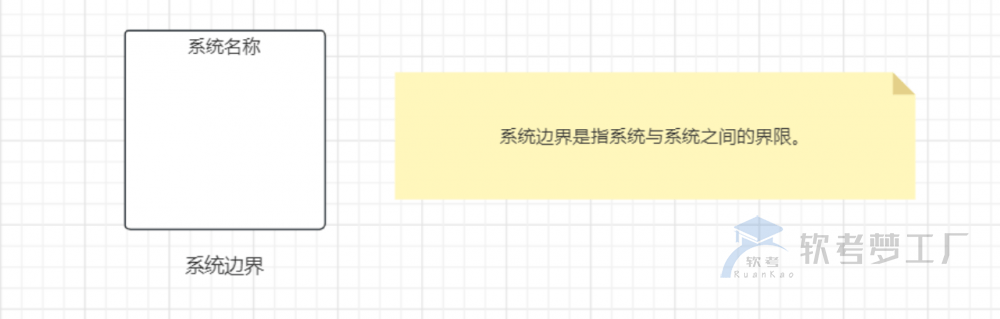

用例图的组成还有系统边界：

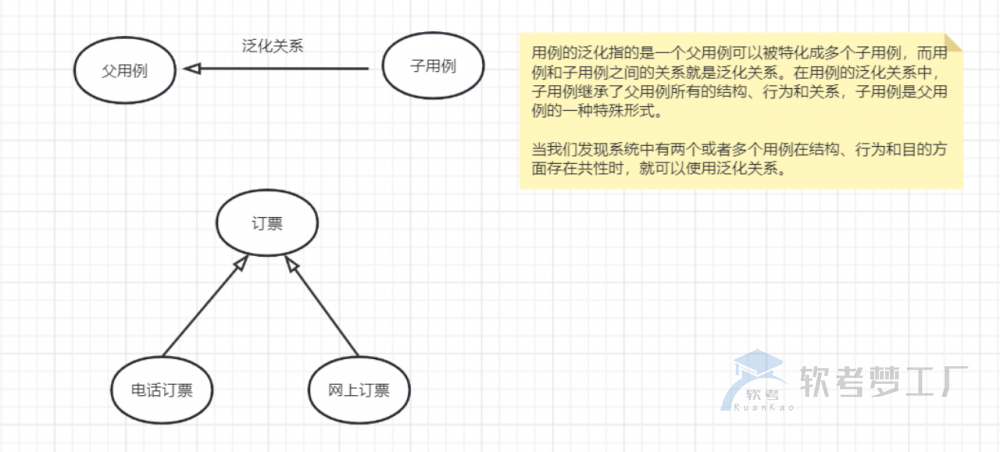

用例之间的泛化关系：

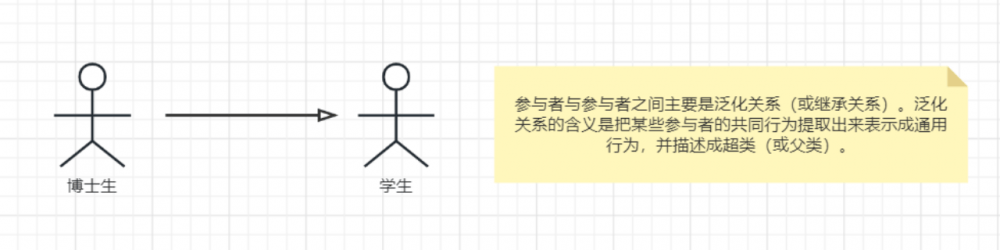

参与者泛化关系：

六、顺序图（sequencediagram，序列图）

顺序图是一种交互图，交互图展现了一种交互，它由一组对象或参与者以及它们之间可能发送的消息构成。交互图专注于系统的动态视图。顺序图是强调消息的时间次序的交互图。（描述对象按照时间顺序的消息流来建模用例）。顺序图是强调消息时间顺序的交互图，而通信图则是强调接收和发送消息的对象间关系的交互图。

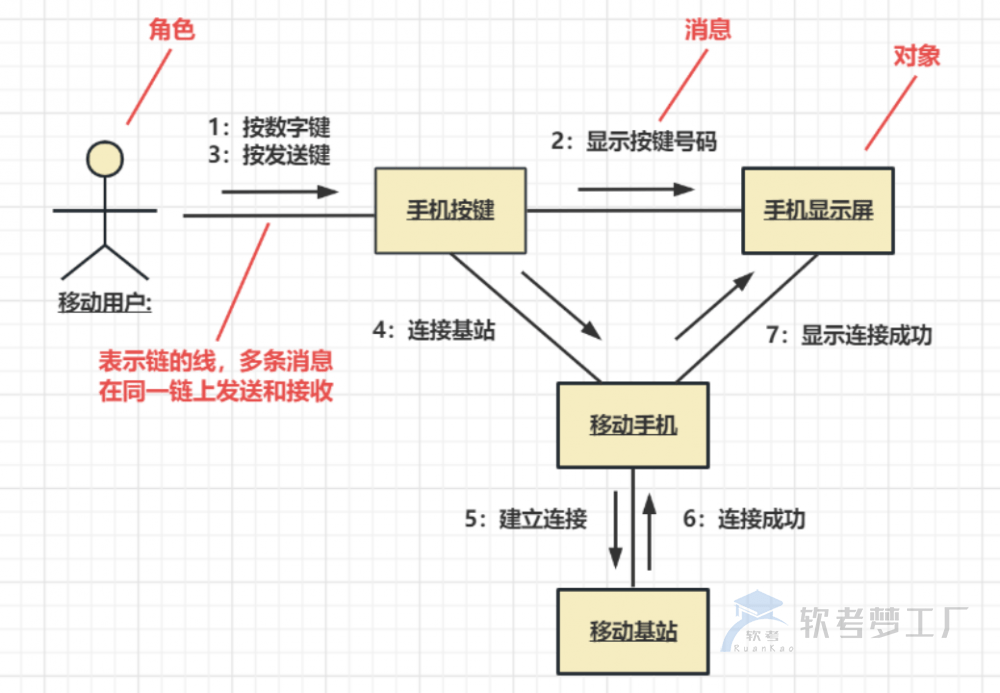

七、通信图（communicationdiagram）

通信图也是一种交互图，它强调收发消息的对象或参与者的结构组织。顺序图和通信图表达了类似的基本概念，但它们所强调的概念不同，顺序图强调的是时序，通信图强调的是对象之间的组织结构（关系）。

八、时序图（timingdiagram）

时序图也是一种交互图，它强调消息跨越不同对象或参与者的实际时间，而不仅仅只是关心消息的相对顺序。

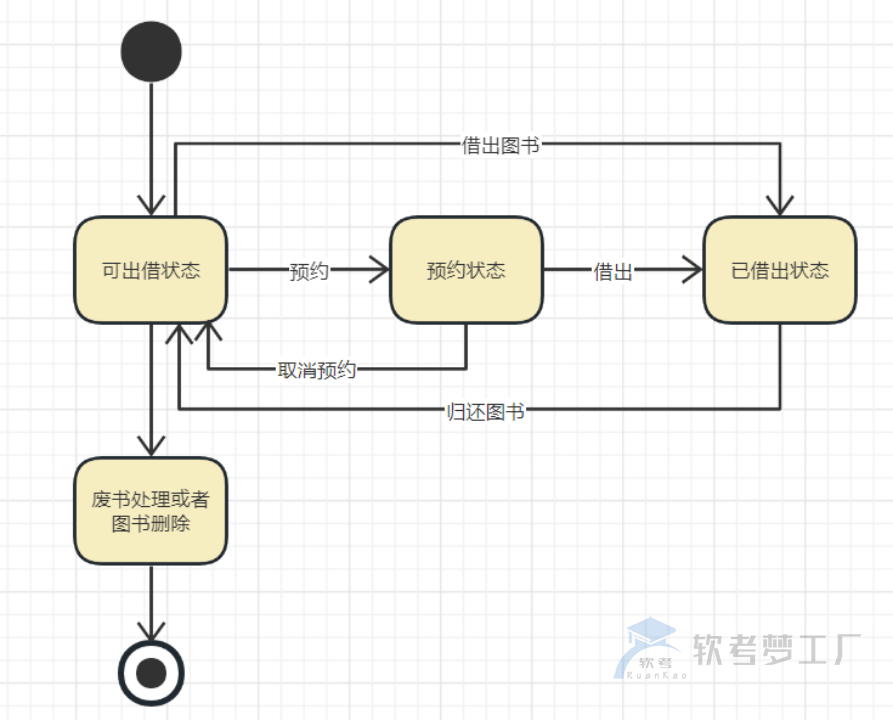

九、状态图（statediagram）

状态图描述一个状态机，它由状态、转移、事件和活动组成。状态图给出了对象的动态视图。它对于接口、类或协作的行为建模尤其重要，而且它强调事件导致的行为，这非常有助于反应式系统建模。（描述了一个对象在其生命周期中可能得状态组合）。简单来理解状态图（也称为状态机图）：描述了一个对象所处的状态，以及用什么操作可促成状态的转变。

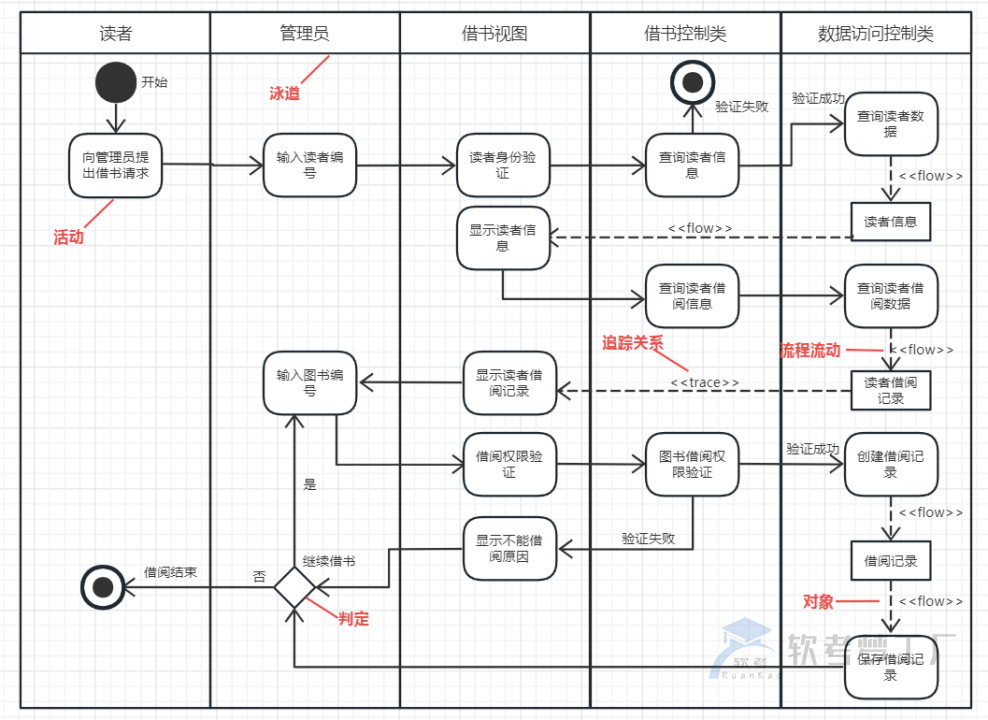

流程图中的活动要写在圆角矩形里，状态图中的活动要写在带箭头的直线上：
